TRUE-ONE FPGA GELİŞTİRME KARTI
TRUE-ARTDAC7 FPGA Geliştirme Kartı, yüksek performanslı dijital tasarımlar ve gömülü sistem uygulamaları geliştirmek amacıyla tasarlanmış, yerli üretim bir FPGA geliştirme platformudur. AMD Xilinx Artix-7 mimarisi temel alınarak geliştirilen kart, eğitim, Ar-Ge, hızlı prototipleme ve donanım doğrulama çalışmalarında ihtiyaç duyulan temel altyapıyı tek platform üzerinde sunmaktadır.
Kullanıcı dostu bir yapıya sahip olan TRUE-ARTDAC7, üzerinde bulunan çevresel donanımlar ve kullanıcı giriş/çıkış birimleri sayesinde çok sayıda FPGA tabanlı uygulamanın ek donanıma ihtiyaç duyulmadan geliştirilmesine ve test edilmesine olanak sağlar. Kart üzerinde yer alan programlama arabirimleri, bellek yapısı ve genişleme başlıkları hem başlangıç seviyesindeki uygulamalar hem de daha ileri düzey geliştirme çalışmaları için uygun bir kullanım sunmaktadır.

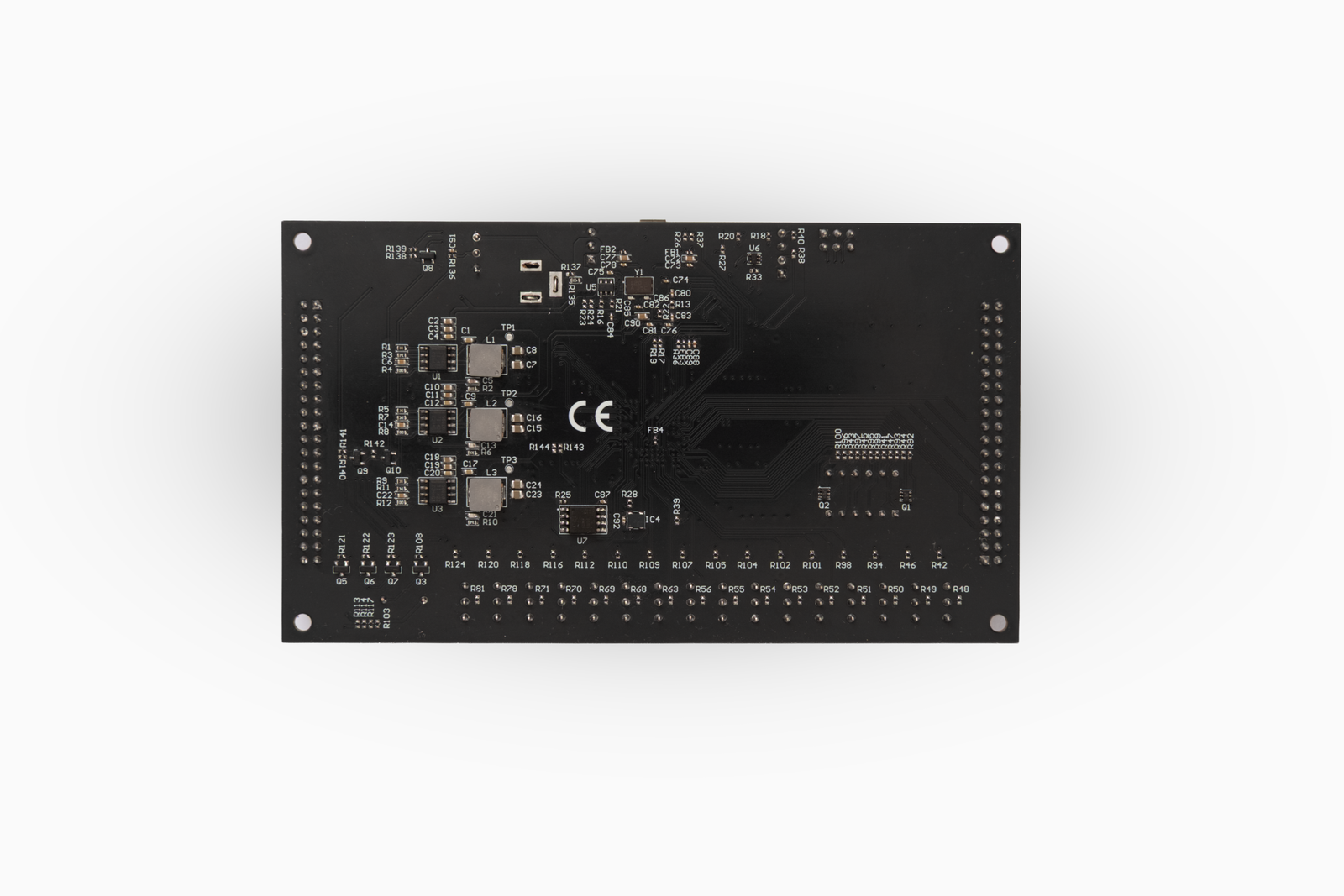

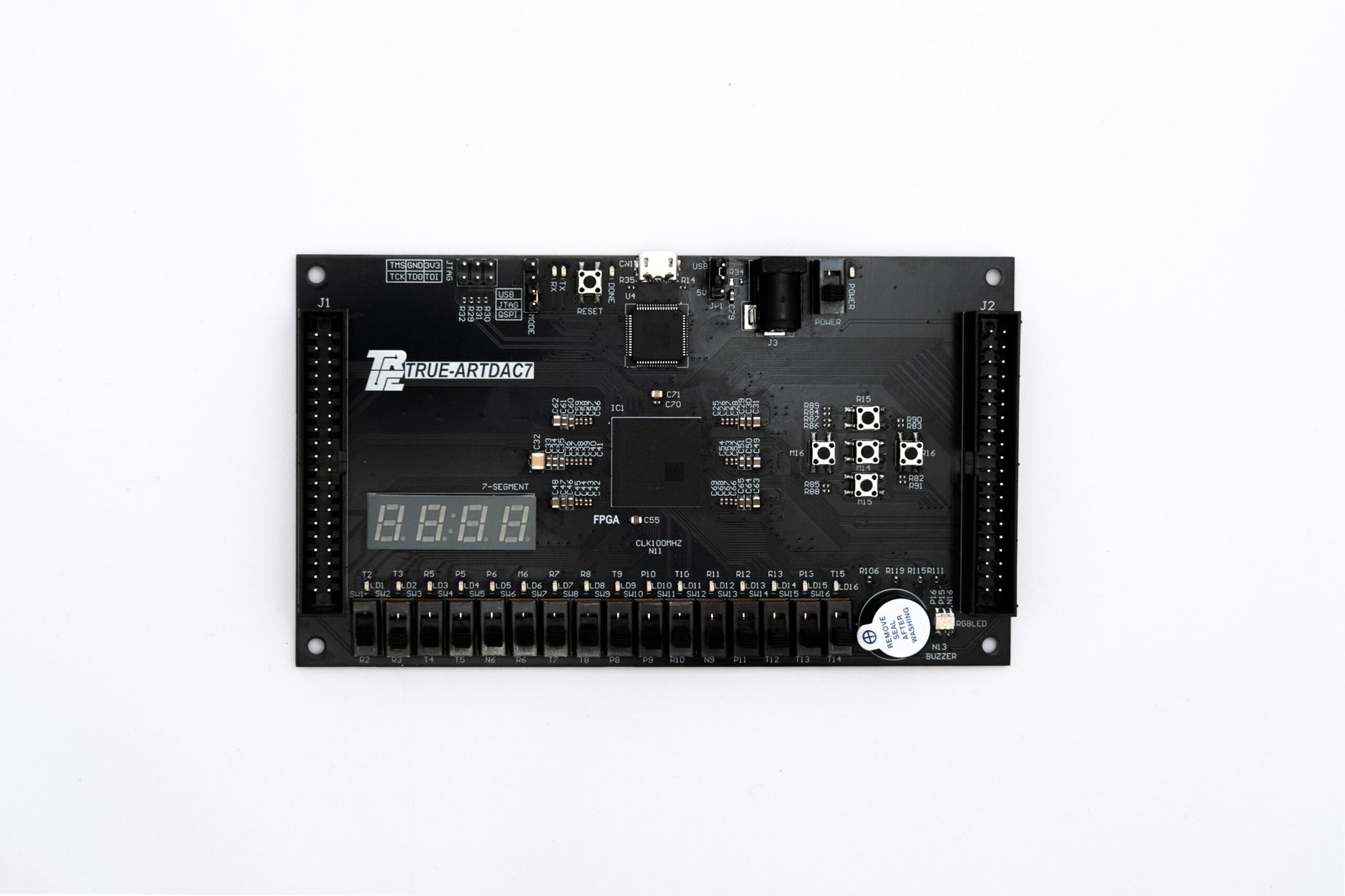

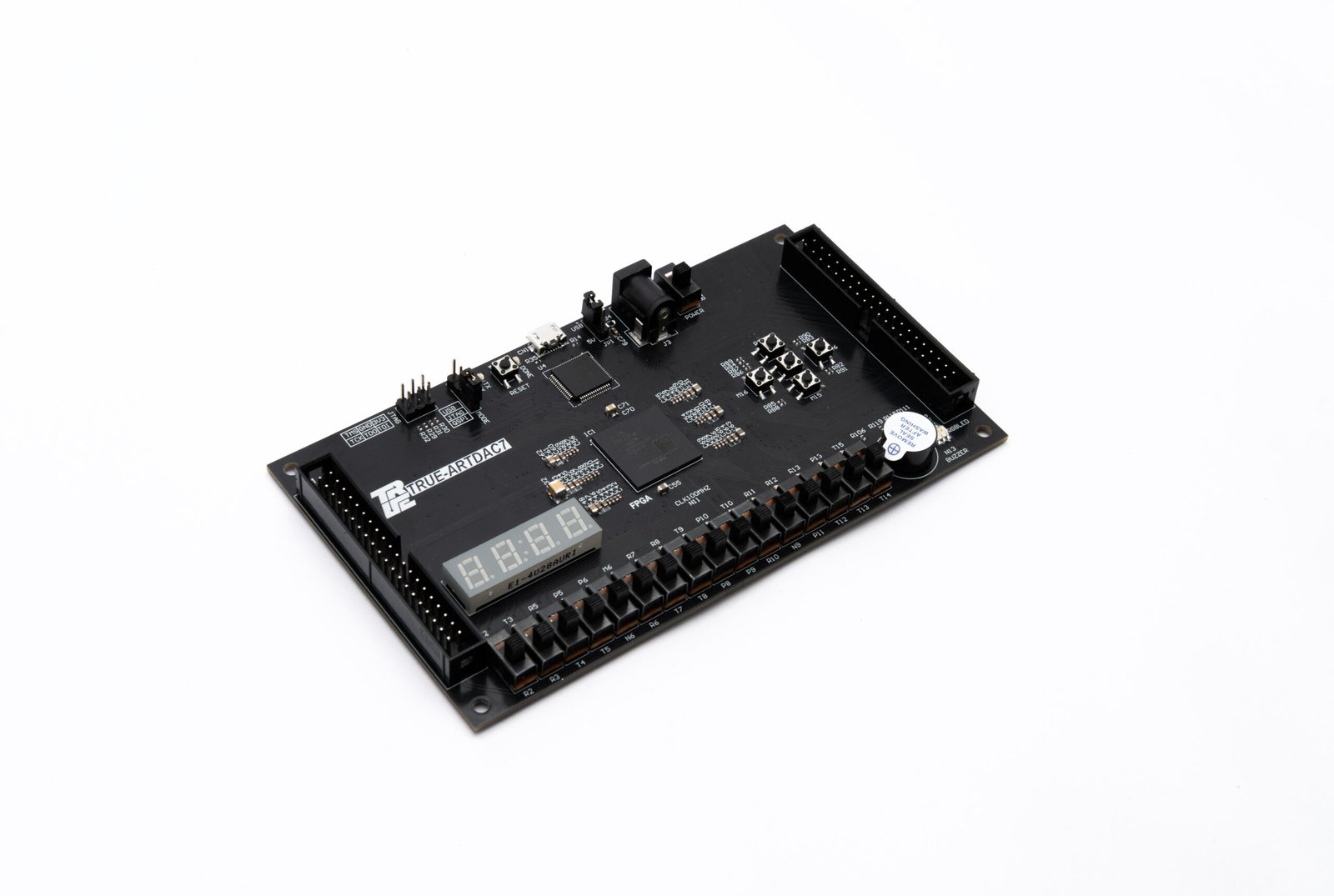

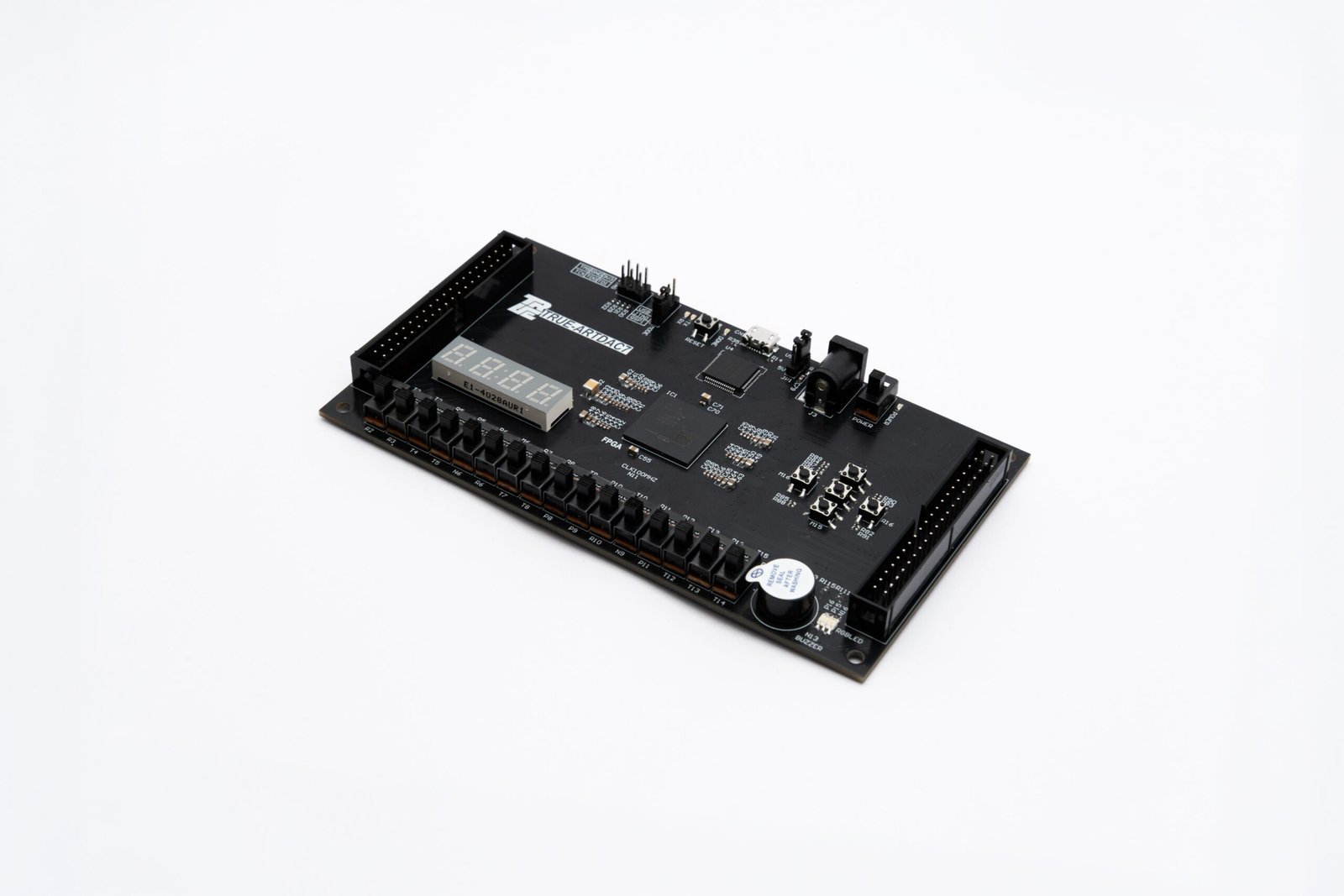

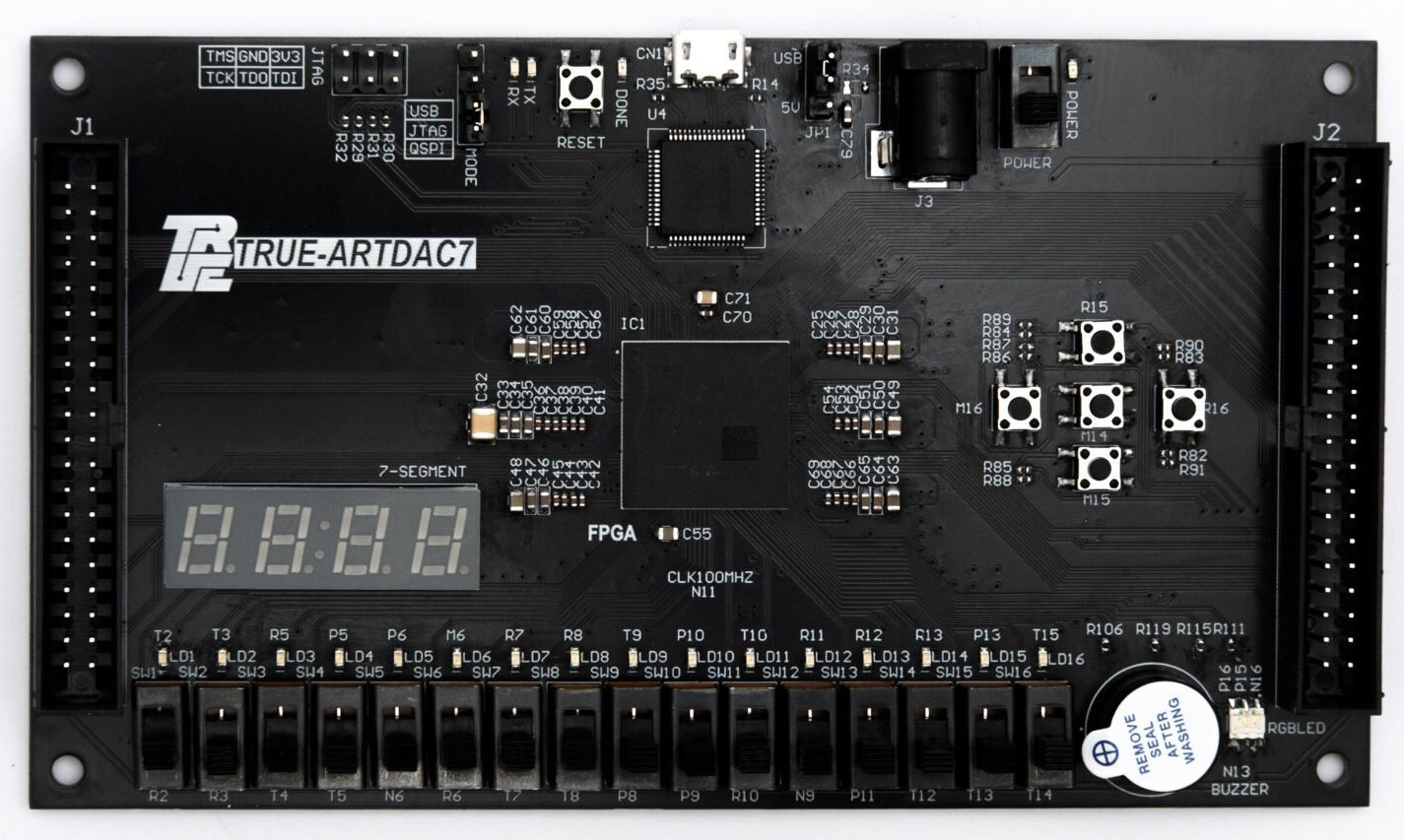

Kart üzerinde XC7A50T-1FTG256C FPGA yongası bulunmaktadır. Ayrıca sistem yapısında 1.0 V, 1.8 V ve 3.3 V gerilim seviyeleri kullanılmaktadır. 14 cm × 8 cm boyutlarındaki kompakt kart yapısı; masaüstü çalışma, laboratuvar kullanımı, eğitim uygulamaları ve ürün tanıtım süreçleri için uygun bir mekanik altyapı sağlamaktadır.
Artix-7 Tabanlı DAC Modül Destekli FPGA Geliştirme Kartı

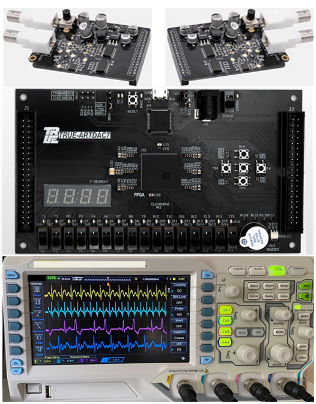

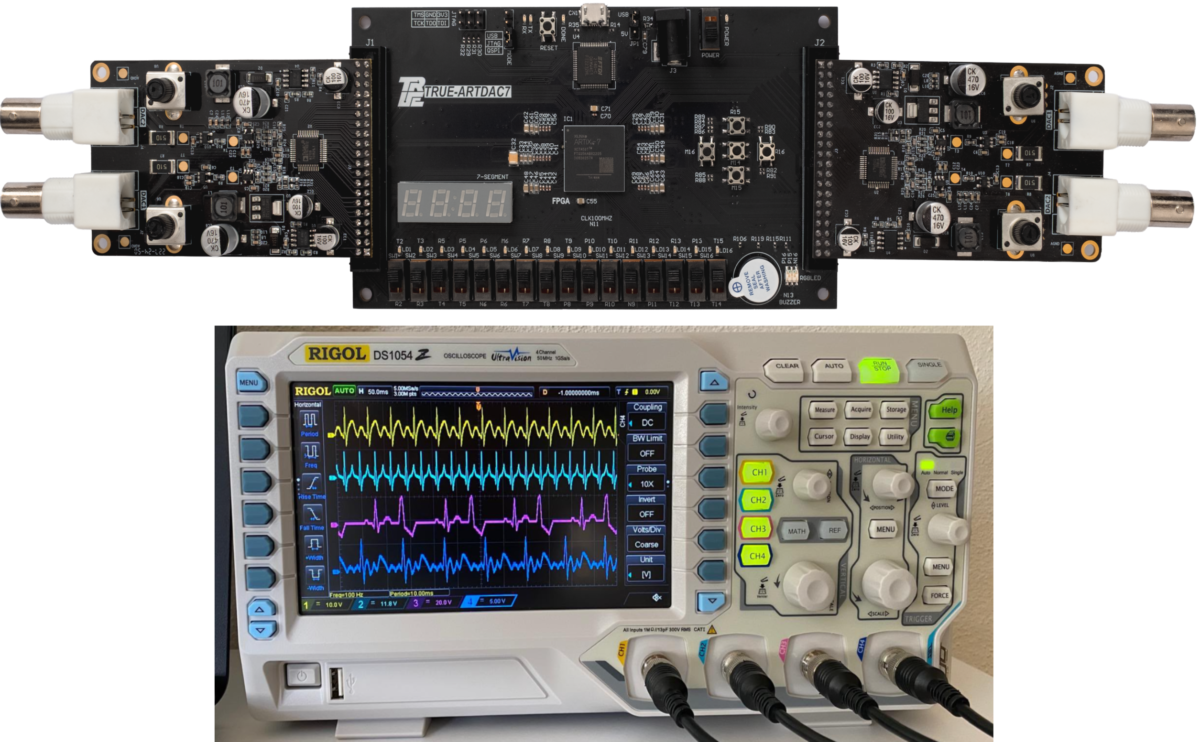

TRUE-ARTDAC7 FPGA Geliştirme Kartı, yüksek performanslı dijital tasarımlar ve gömülü sistem uygulamaları geliştirmek amacıyla tasarlanmış, yerli üretim bir FPGA geliştirme platformudur. Xilinx Vivado Design Suite ile uyumlu bir şekilde çalışmaktadır. TRUE-ARTDAC7 FPGA Geliştirme Kartı üzerinde bulunan 2 adet 40 Pin Header kullanılarak FPGA üzerinde işlenen veya oluşturulan sayısal sinyaller DAC modülü sayesinde analog sinyale dönüştürülerek (her bir DAC modülü 2 adet sayısal sinyalin dönüşümünü sağlamaktadır) osiloskop ile görüntülenebilmekte veya herhangi bir sistemi kontrol etmek amacı ile kullanılabilmektedir.
Öne Çıkanlar
Kart üzerinde AMD (Xilinx) tarafından üretilen Artix-7 ailesine ait XC7A50T-1FTG256C FPGA çipi bulunmaktadır. Bu çip, düşük güç tüketimi ve yüksek işlem kapasitesi sayesinde hem eğitim hem de Ar-Ge projelerinde esnek bir kullanım alanı sunmaktadır. Geniş lojik kaynakları ve DSP blokları sayesinde karmaşık dijital tasarımların ve yüksek hızlı veri işleme uygulamalarının gerçekleştirilmesine olanak tanımaktadır.
TRUE-ARTDAC7 FPGA GELİŞTİRME KARTITEMEL ÖZELLİKLERİ |
|
|
FPGA |
XC7A50T-1FTG256C |
|
Lojik Hücre |
52,160 Dilimde 8,150 Mantık Hücresi (her dilimde dört adet 6 girişli LUT ve 8 adet flip-flop bulunmaktadır) |
|
Block RAM |
2,700 Kbits hızlı blok RAM ve her biri faz kilitli döngüye (PLL) sahip beş saat yönetimi |
|
DSP Slices |
120 |
|
Dahili Saat Hızı |
450 MHz+ |
|
Quad-SPI Flash |
4 MB |
|
BAĞLANTI / ARAYÜZ |
|
|
• FT2232HL: JTAG + USB-UART |
|
|
ONBOARD I/O |
|
|
• 100 MHz Harici Clk Frekansı • 128 MB QSPI Flash • 3.3 V ve 5.0 V Besleme Çıkışı • 16 Adet Anahtar (Switch) • 16 Adet Kullanıcı LED • 4 Haneli 7-Parçalı Gösterge (Segment Display) • 5 Adet Push Button • 1 Adet RGB LED • 1 Adet Buzzer |
|
|
BESLEME |
|
|
Giriş |
5 V (Micro USB) |
|
Harici |
5 V (DC Jack Adaptör) |
|
FİZİKSEL |
|
|
Boyut |
80 mm × 140 mm |
|
KULLANIM ALANLARI |
|
|
• Sayısal Sinyal İşleme ve Prototipleme |
|
