AN9767 Analog Çıkış DAC Modülü, FPGA üzerinde üretilen veya işlenen sayısal verilerin analog sinyallere dönüştürülmesi amacıyla geliştirilmiş yüksek hızlı bir genişleme modülüdür.
Modül üzerinde bulunan çift kanallı ve 14 bit çözünürlüklü AD9767 sayısal-analog dönüştürücü sayesinde iki farklı analog sinyal eş zamanlı olarak üretilebilmektedir. Modül, 125 MSPS’ye kadar örnekleme hızını destekleyerek yüksek hızlı sinyal üretimi ve gerçek zamanlı sayısal işaret işleme uygulamaları için uygun bir altyapı sunmaktadır.
TRUE-ARTDAC7 FPGA geliştirme kartı ile uyumlu pin yapısına sahip olan modül, 40 pinli bağlantı arayüzü üzerinden doğrudan karta bağlanabilmektedir

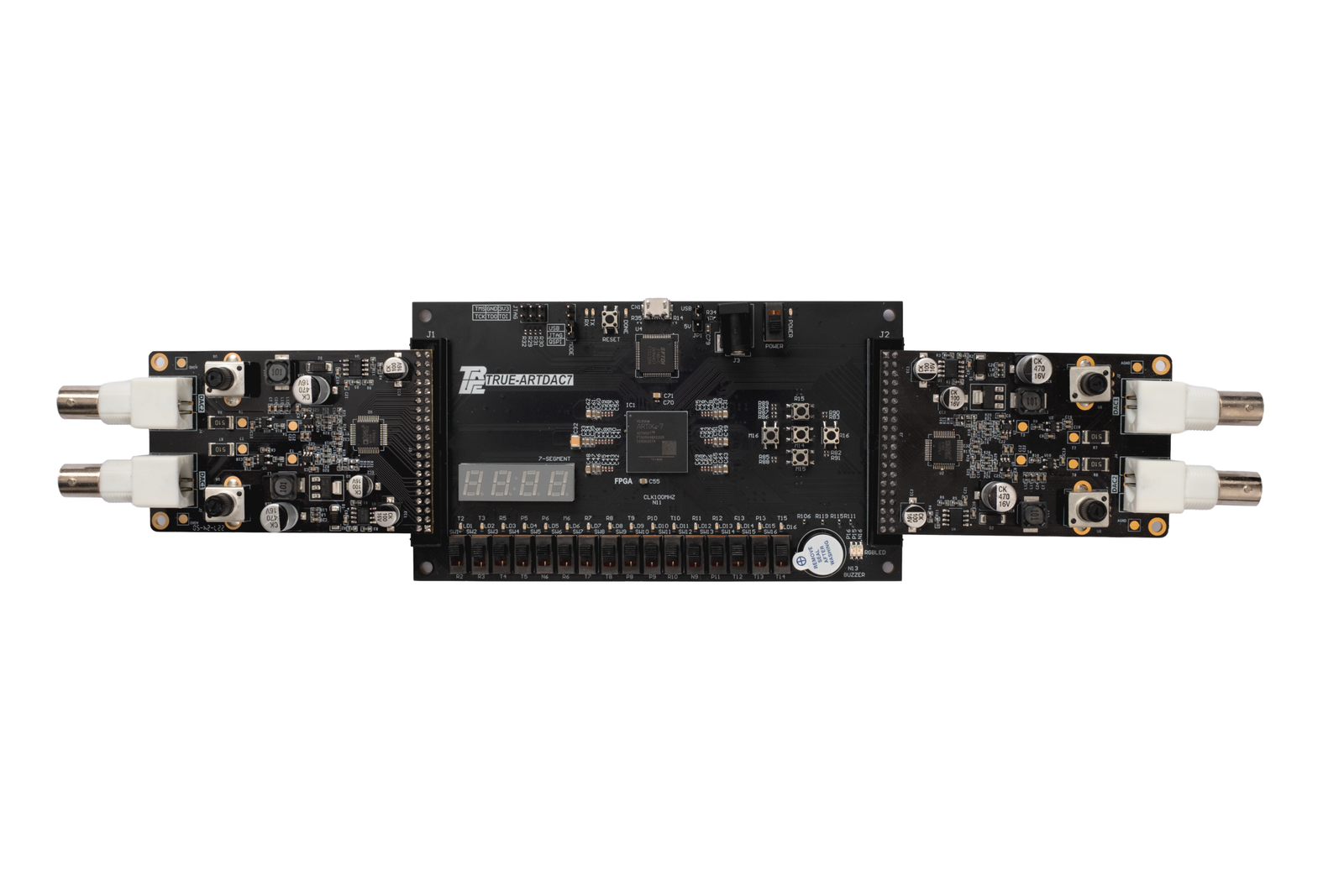

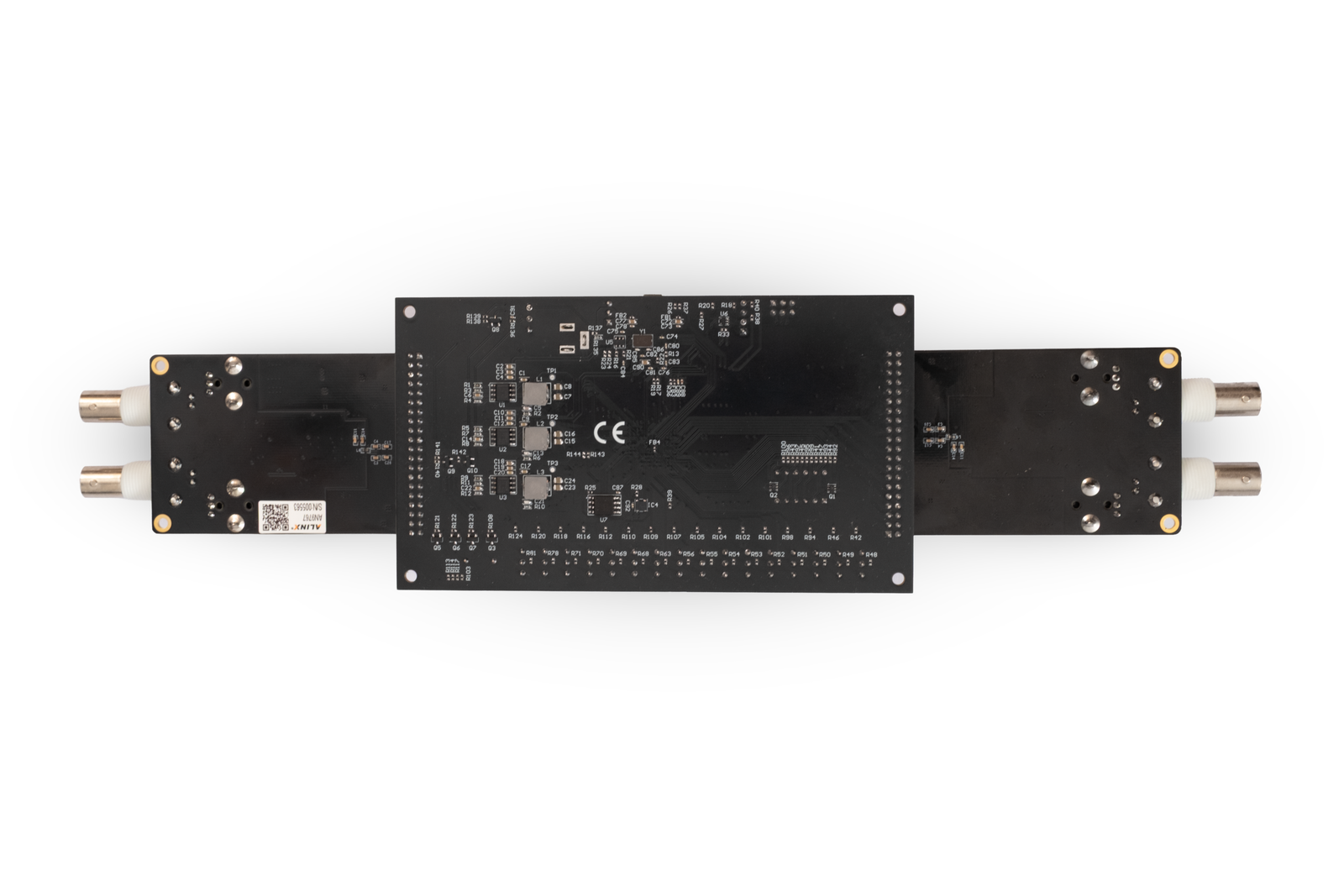

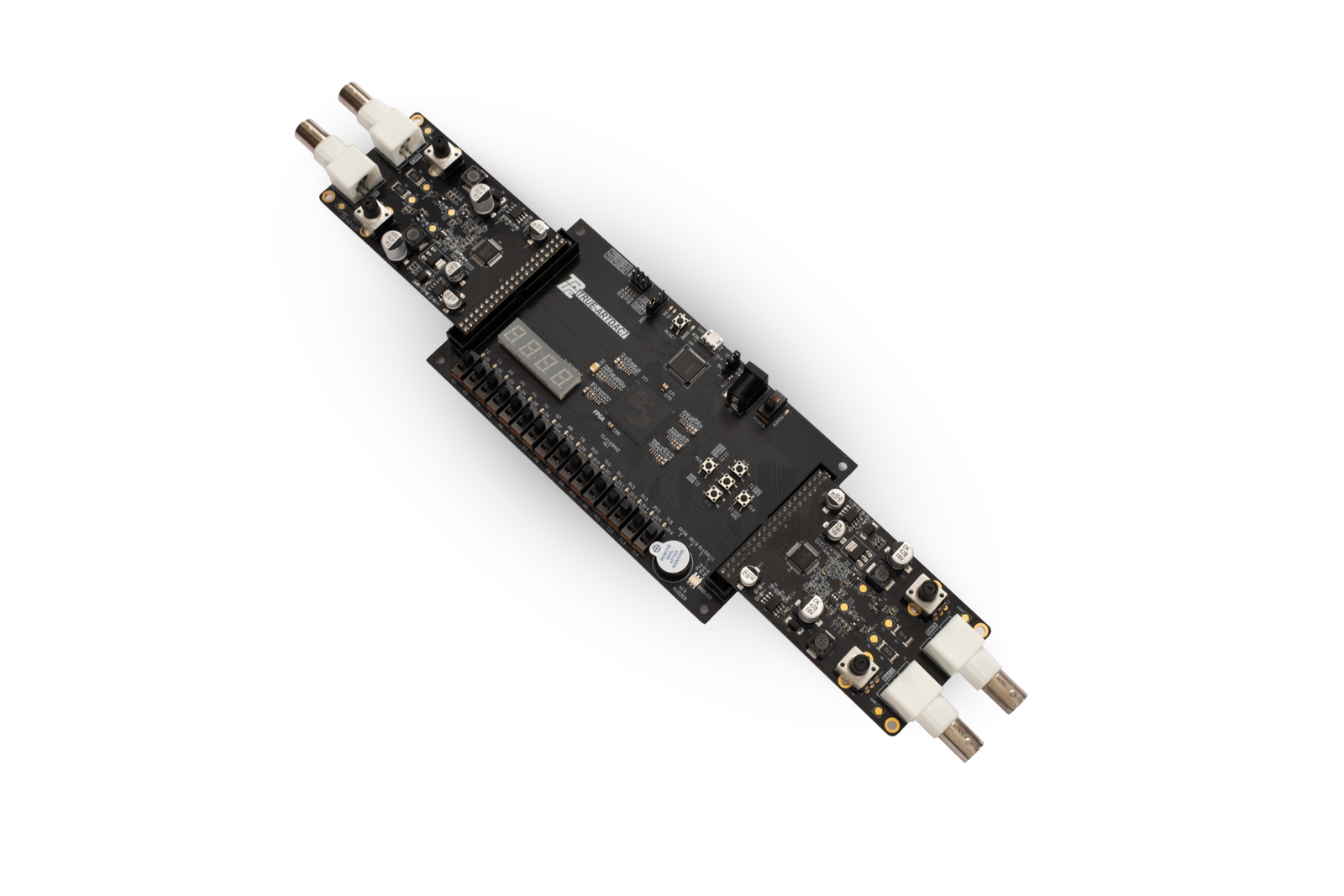

TRUE-ARTDAC7 ile Kullanım
DAC modülü, TRUE-ARTDAC7 FPGA geliştirme kartı üzerindeki DAC bağlantı arayüzlerine doğrudan takılabilecek şekilde tasarlanmıştır. FPGA tarafından oluşturulan 14 bitlik sayısal veriler, saat ve yazma kontrol sinyalleriyle birlikte DAC modülüne aktarılmaktadır.
AD9767 entegresi tarafından analog sinyale dönüştürülen veriler, modül üzerindeki BNC çıkışlarından alınarak osiloskopta görüntülenebilmekte veya farklı analog sistemlerin kontrolünde kullanılabilmektedir.
Bu yapı sayesinde kullanıcılar, FPGA üzerinde geliştirdikleri sayısal sinyal üretme ve işleme uygulamalarının analog dünyadaki karşılığını gerçek zamanlı olarak inceleyebilmektedir.
Öne Çıkan Özellikler
- Analog Devices AD9767 DAC entegresi
- Çift kanallı analog çıkış
- 14 bit çözünürlük
- Kanal başına 125 MSPS’ye kadar örnekleme hızı
- FPGA tabanlı gerçek zamanlı sinyal üretimi
- İki adet BNC analog çıkış konnektörü
- 40 pinli, 2,54 mm bağlantı arayüzü
- TRUE-ARTDAC7 FPGA geliştirme kartı ile tam uyumlu yapı
- Eğitim, Ar-Ge ve prototipleme çalışmalarına uygun tasarım
